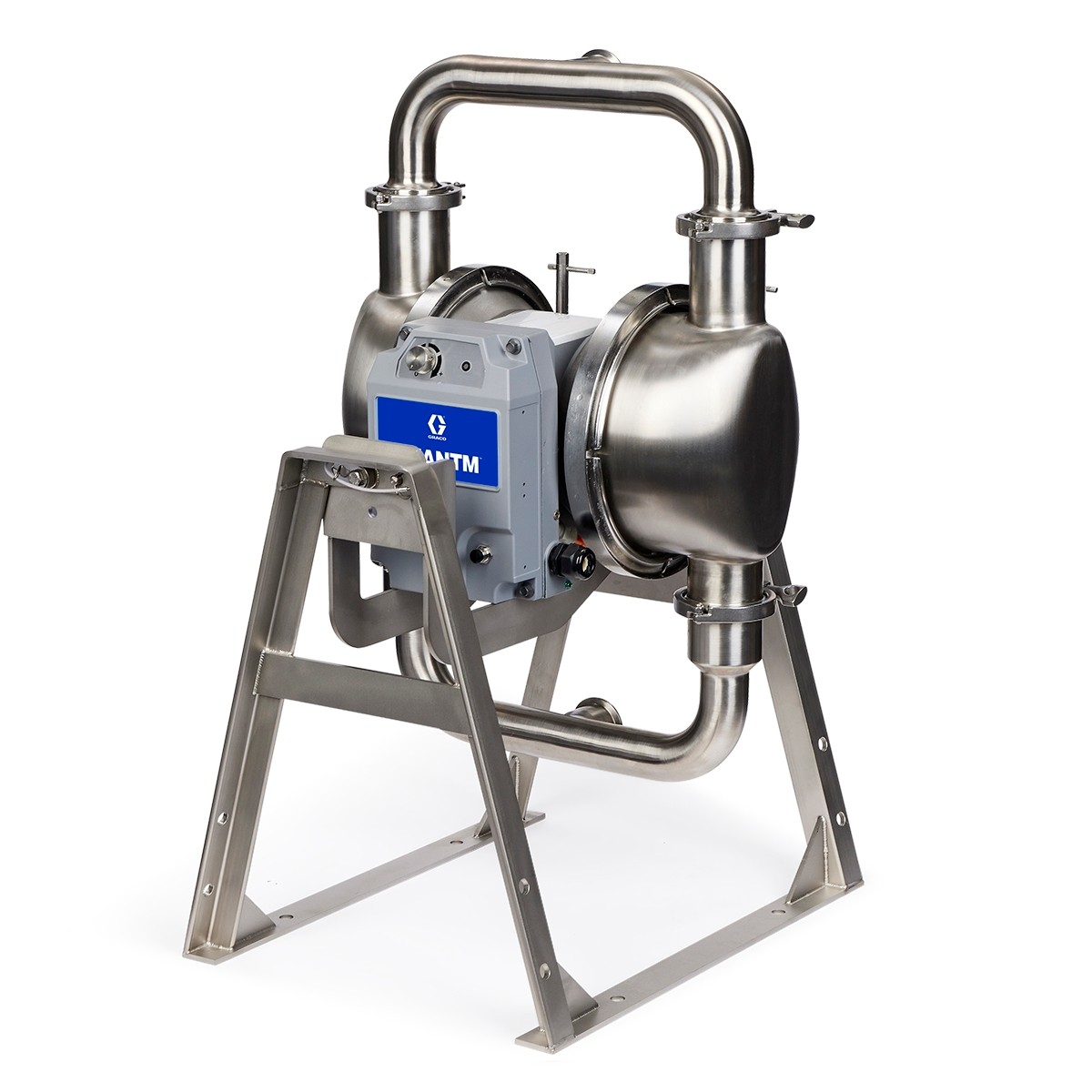

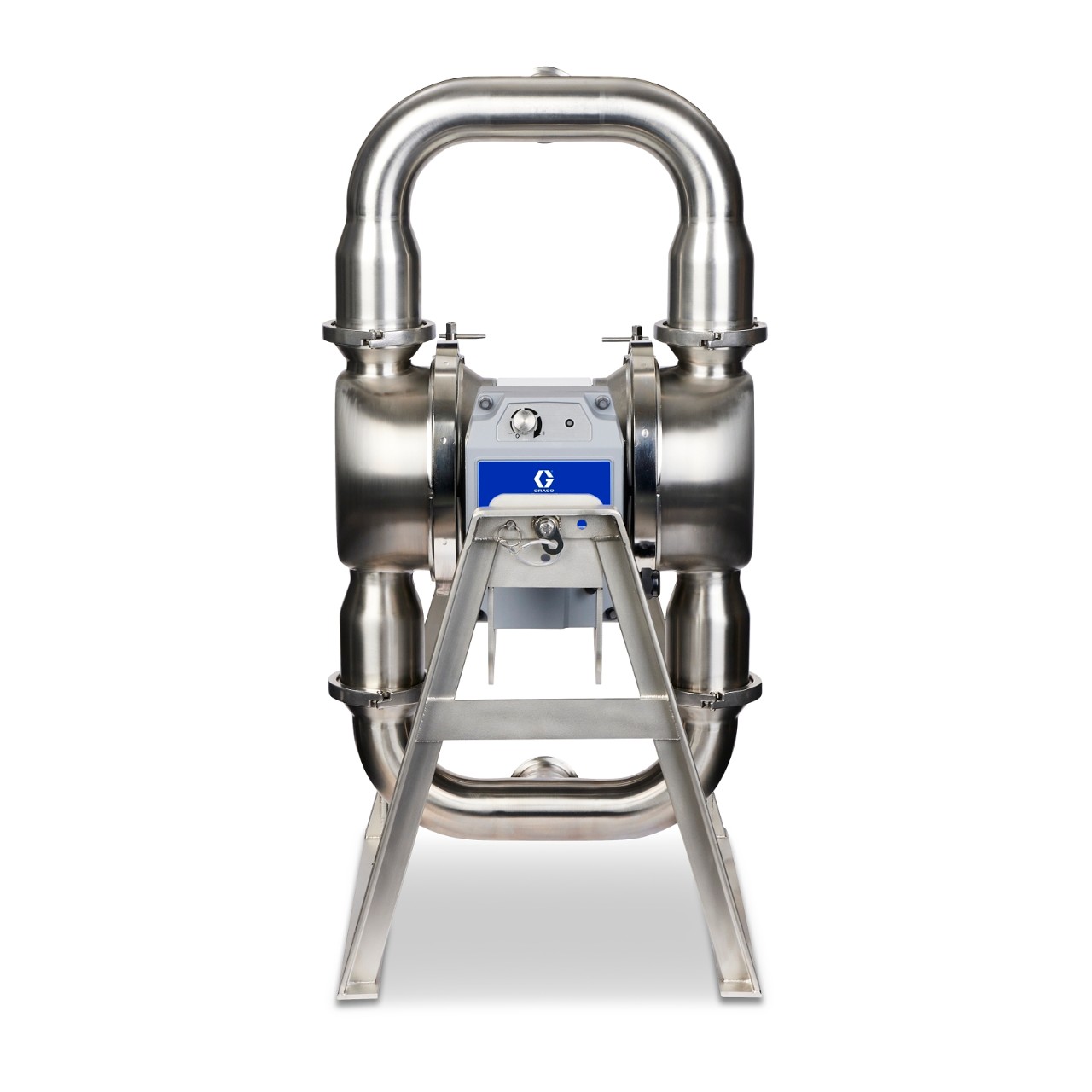

Bomba eléctrica graco de diafragma quantm h120, 2”,

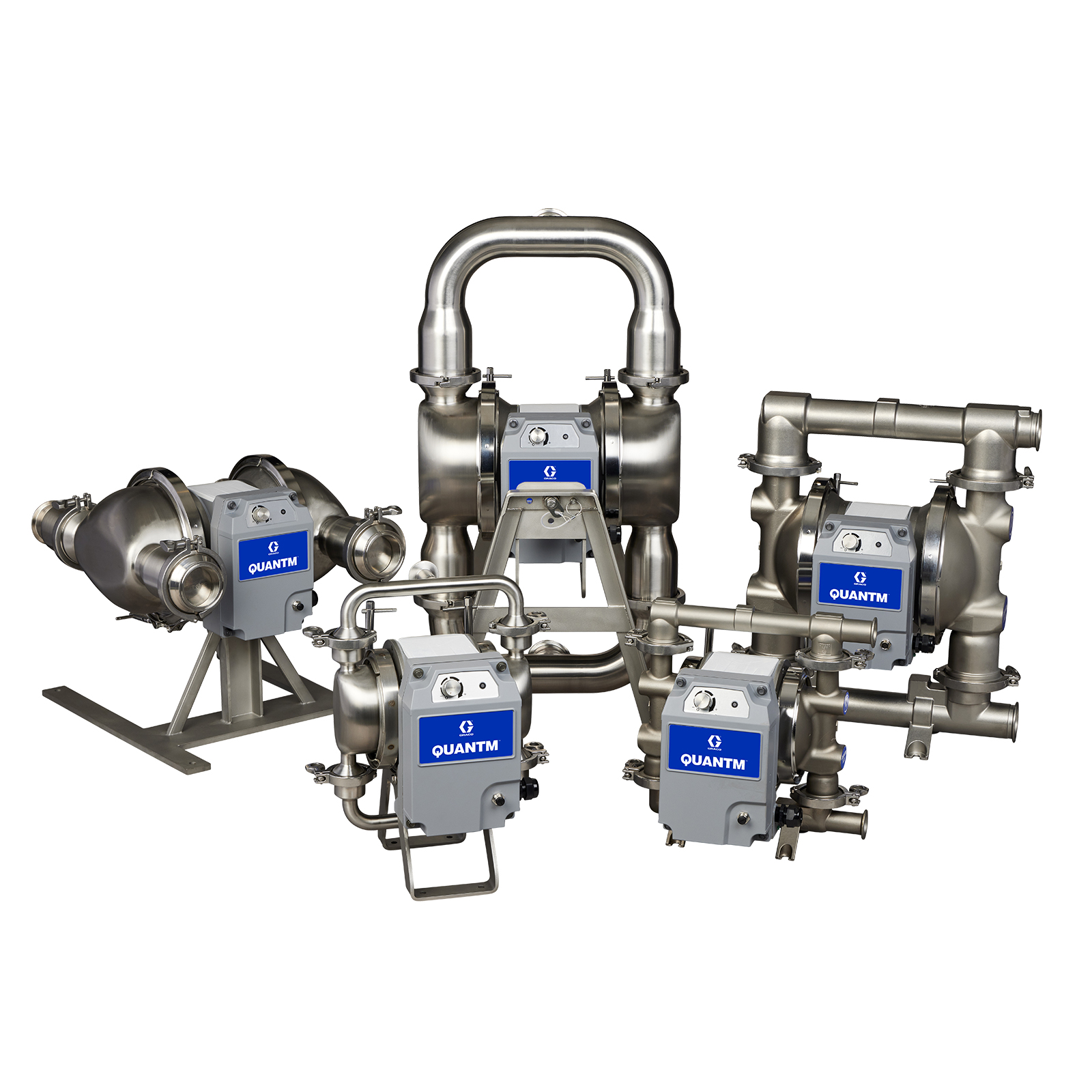

QUANTM no es una bomba eléctrica más: es revolucionaria. QUANTM cuenta con un revolucionario diseño de motor eléctrico que reducirá los costos operativos y ofrecerá la confiabilidad necesaria para mantener sus líneas de producción en funcionamiento. Con múltiples opciones de trayectorias de fluidos que contienen diferentes materiales de construcción, QUANTM resulta ideal para la mayoría de las aplicaciones de fluidos como reemplazo altamente confiable de sus actuales bombas neumáticas menos eficientes u opción perfecta para la construcción de nuevas instalaciones.

El exclusivo diseño autocebante y sin juntas brinda un flujo dinámico y constante y es la única bomba eléctrica de diafragma del mercado que se detiene bajo presión a fin de reducir el tiempo de inactividad provocado por los fallos de la bomba debido a líneas obstruidas o válvulas cerradas.

QUANTM se encuentra diseñada para ser más silenciosa, más eficiente y sumamente confiable, a la vez que proporciona un ahorro de energía que contribuirá en gran medida a reforzar su reputación de sostenibilidad. Ha llegado el momento de replantearse su estrategia de bombeo y elevar sus resultados al optar por una bomba eléctrica QUANTM.

Las nuevas e innovadoras bombas eléctricas QUANTM para aplicaciones de partículas grandes presentan un diseño de retención de aletas de acero inoxidable que elimina la tradicional válvula de retención de bola y asiento de una bomba de diafragma normal. Esto resulta fundamental para las aplicaciones en las que intervienen trozos de carne y de aves de corral más grandes, trozos de fruta para rellenos de panadería y fruta en frasco, así como verduras enteras para sopas o comidas preenvasadas. Las bombas QUANTM EODD incorporan los nuevos y potentes motores FluxCore, que proporcionan hasta 8 veces más par continuo a bajas velocidades que los motores convencionales. Además, la rápida y sencilla instalación de uso inmediato “plug-and-play” permite sustituir fácilmente las bombas existentes sin necesidad de inversiones adicionales ni de readaptar la infraestructura.

Diseño revolucionario
- Sustituya las bombas neumáticas existentes por una tecnología de bomba eléctrica que se cala bajo presión e incluye la función Autocebante
- El accionamiento FluxCore patentado elimina la caja de engranajes y proporciona un espacio comparable al de una bomba neumática de membrana
- Reducción de hasta un 80 % en el consumo de energía en comparación con las bombas neumáticas, lo cual reduce los costos de funcionamiento y brinda una rápida recuperación de la inversión
- El funcionamiento silencioso reduce el ruido de la planta y mejora la seguridad y la salud de los empleados
- El control inteligente de la bomba proporciona puntos de ajuste de caudal más precisos y E/S integradas
Motor FluxCore
- Accionamiento FluxCore de aluminio recubierto de FEP
- Motor de 240 V de CA 1 Φ con cable de 15 pies y enchufe IEC 60320-C20
- No es peligroso
Materiales de construcción
- Sección de fluidos de acero inoxidable 316L de acabado superficial de 32 Ra y puerto central de tres abrazaderas
- Los componentes internos incluyen asiento de acero inoxidable 316L, aleta de acero inoxidable 316L, diafragma sobremoldeado de PTFE y junta tórica del colector de EPDM
- Certificación de materiales EN 2.1

Especificaciones técnicas

	3
	3 in.
	76
	QHF-HSFF2FL–POEPSSASF21
Acabado de superficie	32 Ra
Amperaje máximo (A)	15
Aplicación	Alimentos, Bebidas, Cuidado personal, Industria farmacéutica
Aprobación para lugares peligrosos	Ninguna
Caudal máximo (L/min)	454
Certificación de material	EN 1024:2004 Tipo 2.1 (estándar)
Configuración del colector	Puerto central
Estándares cumplidos	Materiales aprobados por la FDA
Longitud del cable (m)	4.57
Material de la bola	316 Stainless Steel Flapper
Material de la junta tórica del colector	EPDM
Material de la sección central	Aluminio recubierto con FEP
Material de la sección del fluido	Acero inoxidable 316L
Material del asiento	Acero inoxidable 316
Material diafragma	PTFE sobremoldeado
Materiales húmedos	Acero inoxidable 316L, EPDM, PTFE sobremoldeado
Modelo	QUANTM
Peso (kg)	77.1
Presión máxima de fluido (bar)	4.14
Presión máxima de fluido (kPa)	414
Presión máxima de fluido (psi)	60
Sección de fluido	Acero inoxidable 316L, puerto central, Tri-Clamp
Serie	h120
Tamaño de la bomba (mm)	76
Tamaño de la entrada de fluido (mm)	76
Tamaño de la entrada de fluido (pulg)	3
Tamaño de la salida de fluido (mm)	76
Tamaño de la salida de fluido (pulg)	3
Tamaño máximo de sólidos (mm)	62.5
Temperatura ambiente máxima (°C)	40
Temperatura máxima de funcionamiento del fluido (°C)	82
Temperatura máxima de funcionamiento del fluido (°F)	180
Temperatura mínima de funcionamiento del fluido (°C)	-40
Temperatura mínima de funcionamiento del fluido (°F)	-40
Tipo	Bomba eléctrica de diafragma
Tipo de conexión	Abrazadera Tri-Clamp
Tipo de motor	Electric Drive
Tipo de rosca de la entrada de fluido	Abrazadera Tri-Clamp
Tipo de rosca de la salida de fluido	Abrazadera Tri-Clamp
Voltaje (V CA)	200-240 VCA, monofásico
